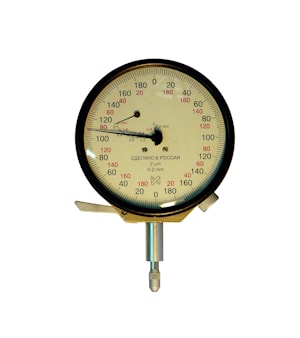

Многооборотные измерительные головки МИГ-1, МИГ-2
Многооборотные измерительные головки МИГ-1 (модель 05101) , МИГ-2 (модель 05102) предназначены для измерений методом непосредственной оценки или методом сравнения с эталонной мерой.
Применяются многооборотные измерительные головки МИГ-1 и МИГ-2 совместно со стойками и штативами, иными приспособлениями для измерительных головок и индикаторов в различных областях машиностроения и приборостроения.
Измерительные головки МИГ-1 и МИГ-2 изготавливались 0 и 1 классов точности.
При эксплуатации измерительных головок должны соблюдаться следующие условия:
- температура окружающей среды 20 ±4 оС
- изменение температуры не более 1 оС/ч
- относительная влажность 60 ±20%
Изготовитель завод "Измерон", Санкт-Петербург.
Выпуск этих измерительных головок предположительно прекращен.
Технические характеристики многооборотных измерительных головок МИГ-1 и МИГ-2:
| Параметры | МИГ-1 (мод.05101) | МИГ-2 (мод. 05102) | ||
| класс точности | класс точности | |||
| 0 | 1 | 0 | 1 | |
| Диапазон измерений, мм | 1.00 | 2.00 | ||
| Цена деления шкалы, мм | 0.001 | 0.002 | ||
| Пределы допускаемой погрешности, мкм | ||||
| на участке 200 делений | 1.5 | 2.0 | 3.0 | 4.0 |
| на всем диапазоне измерений | 2.0 | 2.5 | 4.0 | 5.0 |
| Размах показаний, дел.шкалы | 1/2 | 2/3 | 1/2 | 2/3 |
| Вариация показаний, дел. шкалы | 1 | 1.5 | 1 | 1.5 |
| Измерительное усилие, Н, не более | 2.0 | |||
| Колебание измерительного усислия, Н, не более | 0.5 | 0.7 | ||
| Присоединительный диаметр, мм | 8h7 | |||
| Габаритные размеры, мм, не более | 70х25х106 | |||
| Масса, кг, не более | 0.13 | |||
