Индикатор рычажно-зубчатый ИРБ
Индикаторы ИРБ предназначены для проведения абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Шкала индикатора ИРБ размещена параллельно оси измерительного рычага в среднем положении и перпендикулярно к плоскости его поворота.
Наличие поворотного измерительного рычага, малые габариты и незначительное измерительное усилие позволяют использовать прибор в труднодоступных местах, а также в случаях, требующих малого измерительного усилия.
Индикатор рычажно-зубчатый укомплектован державкой для удобства измерения в труднодоступных местах, переходной втулкой с наружным диаметром 8 мм для крепления в стойках или штативах.
| Модель | Диапазон измерений, мм | Цена деления, мм | Погрешность измерения, мм |
| ИРБ 0-0,2 0,002 | 0,2 | 0,002 | 0,003 |
| ИРБ 0-0,8 0,01 | 0,8 | 0,01 | 0,01 |

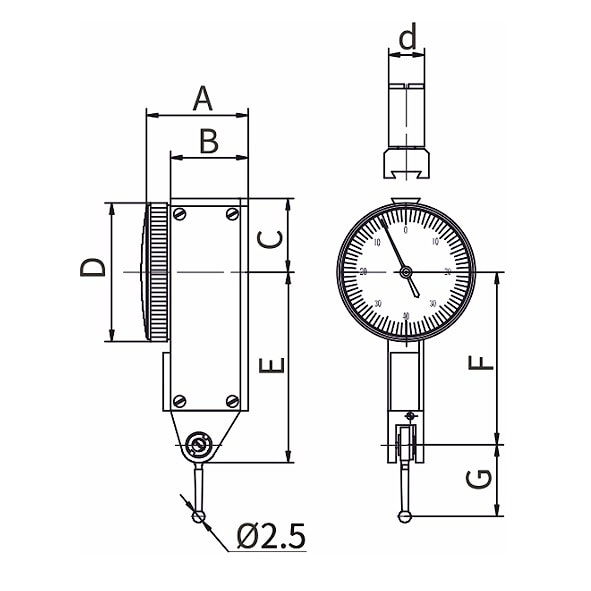

| Размер | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | d, мм |
| 24 | 17.3 | 16.5 | Ø31 | 42.7 | 38.7 | 19 | 4/8 |
производитель
ATLAS
