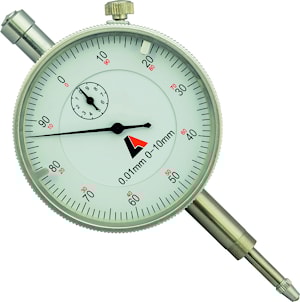

Индикаторы часового типа ИЧ
Измерительные головки часового типа имеют различный диапазон измерения и цена деления 0,01 мм.
Конструктивно могут быть выполнены «с ушком» для дополнительного крепления с отверстием диаметром 6 мм или без него.
Диаметр гильзы для крепления прибора в штативе или стойке для измерительных головок – 8 мм.
Многократные измерения с помощью прибора ППИ показали, что наибольшая разность погрешностей индикатора ИЧ-10 на всем диапазоне не превышает 20 мкм, что соответствует 1 классу точности по ГОСТ 577-68, при этом значительная часть индикаторов имеет погрешность до 15 мкм, что соответствует классу точности 0.
Наибольшая разность погрешностей индикатора ИЧ-10 на наихудшем участке 1мм в большинстве случаев не превышает 8 мкм.
Размах показаний и вариация показаний индикатора ИЧ-10 не превышают 3 мкм.
| Модель | Диапазон измерения, мм | Цена деления, мм | Погрешность измерения, мкм |
| ИЧ-03 0,01 | 0-3 | 0,01 | 14 |
| ИЧ-05 0,01 | 0-5 | 0,01 | 16 |
| ИЧ-10 0,01 | 0-10 | 0,01 | 20 |
| ИЧ-25 0,01 | 0-25 | 0,01 | 35 |
| ИЧ-50 0,01 | 0-50 | 0,01 | 40 |
| ИЧ-80 0,01 | 0-80 | 0,01 | 50 |
| ИЧ-100 0,01 | 0-100 | 0,01 | 50 |
Индикаторы проходят калибровку в метрологической лаборатории ОДО «АТЛАС ИНВЕСТ» в соответствии с разработанной методикой предприятия на приборах ППИ, включены в область аккредитации. Расширенная неопределенность калибровки 4 мкм.
