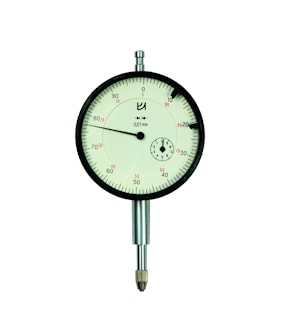

Индикаторы часового типа ИЧ
Выполняются следующих типоразмеров: ИЧ-02, ИЧ-10, ИЧ-25, ИЧ-50.
Предназначены для измерения линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Крепят прибор либо за присоединительную гильзу диаметром 8Н7, либо за ушко толщиной 5 мм с присоединительным отверстием 5 мм.
Технические характеристики ИЧ :
| Наименование | Диапазон измерений, мм | Класс точности | Габаритные размеры, мм, не более |
| ИЧ-02 | 0-2 | 0; 1 | 63x46x42 |
| ИЧ-10 | 0-10 | 0; 1 | 108x56x24 |
| ИЧ-25 | 0-25 | 0; 1 | 159x85x51 |
| ИЧ-50 | 0-50 | 0; 1 | 199x53x34 |
Пример обозначения индикатора часового типа исполнения ИЧ с диапазоном измерения 0-2 мм, класса точности 0:Индикатор ИЧ02 кл. 0 ГОСТ 577-68.
Еще индикаторы...
производитель
Вятский инструмент
Если вы хотите купить индикаторы часового типа ИЧ , вы можете:
