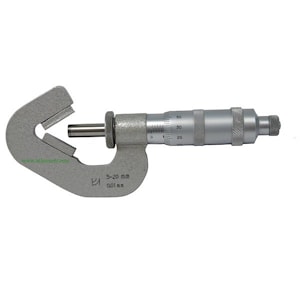

Микрометры призматические МТИ, МПИ, МСИ
Применяются для измерения наружного диаметра многолезвийного режущего инструмента:МТИ - для трехлезвийного,
МПИ - для пятилезвийного,
МСИ - для семилезвийного.
В комплект микрометра входит установочная мера для установки измерительной шкалы в нулевое положение.
Измерительные поверхности оснащены твердым сплавом.
Технические характеристики микрометров призматических:
| Обозначение | Диапазон измерений, мм | Диаметр гладкой части микрометрического винта, мм | Габаритные размеры, мм, не более |
| МТИ 20 | 5-20 | 8H9 | 22x70x155 |
| МТИ 35 | 20-35 | 8H9 | 22x85x180 |
| МТИ 50 | 35-50 | 8H9 | 22x105x185 |
| МТИ 65 | 50-65 | 8H9 | 22x125x205 |
| МТИ 80 | 65-80 | 8H9 | 22x140x225 |
| МПИ 25 | 5-25 | 8H9 | 22x75x155 |
| МПИ 45 | 25-45 | 8H9 | 22x80x180 |
| МПИ 65 | 45-65 | 8H9 | 22x110x205 |
| МПИ 85 | 65-85 | 8H9 | 22x130x230 |
| МПИ 105 | 85-105 | 8H9 | 22x150x255 |
| МСИ 25 | 5-25 | 8H9 | 22x75x155 |
| МСИ 45 | 25-45 | 8H9 | 22x85x180 |
| МСИ 65 | 45-65 | 8H9 | 22x100x205 |
| МСИ 85 | 65-85 | 8H9 | 22x120x225 |
| МСИ 105 | 85-105 | 8H9 | 22x135x245 |
Пример обозначения микрометра МТИ с диапазоном измерения 5-20 мм:
Микрометр призматический MTИ 20.
Еще микрометры...
производитель
Вятский инструмент
Если вы хотите купить микрометры призматические мти, мпи, мси , вы можете:
Ещё из раздела Микрометры
Производятся предприятиями КНР, имеют аналогичную конструкцию и назначение с российскими , и изготавливаются в соответствии со стандартом КНР GB/T 1216-2004. Для удобства пользователя в наименовании марки или типоразмера мы применяем по аналогии с ...

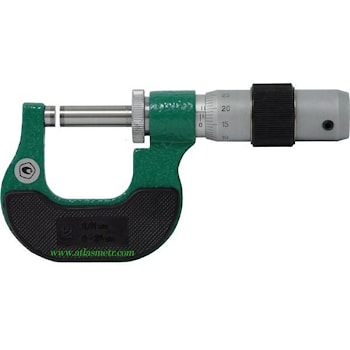

Выпускаются в соответствии с ГОСТ 6507-90 и относятся к микрометрическому инструменту и используются для измерения наружных (охватываемых) размеров изделий и деталей прямым абсолютным методом. Измеряемые размеры определяют по углу поворота барабана ...
Для удобства по аналогии с требованиями ГОСТ нами принято обозначение МКЦ, производятся рядом предприятий в КНР. Заявлено так же производство аналогичных цифровых приборов рядом российских предприятий, однако при этом никаких принципиальных или ...
Микрометр зубомерный МЗ предназначен для измерения длины общей нормали зубчатых колес. Обозначение Диапазон измерений, мм Цена деления, мм Погрешность измерения , мкм МЗ-25 0,01 0-25 0,01 4,0 МЗ-50 0,01 25-50 0,01 4,0 МЗ-75 0,01 50-75 0,01 5,0 ...

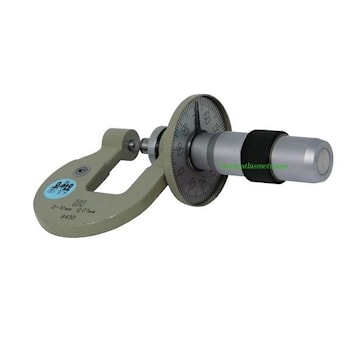

Используются для определения толщины листов и лент Специальная вытянутая форма скобы инструмента удобна для измерений толщин на некотором удалении от кромки листа, обычно имеющей неровности и деформации, что позволяет получить более точные ...

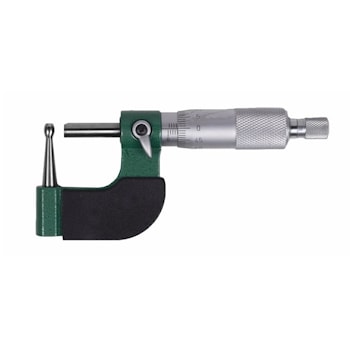

Микрометр трубный МТ предназначен для измерения толщины стенок труб. Для исключения влияния неровности измеряемой поверхности неподвижная пятка выполнена сферической формы. Измерительные пятки изготовлены из твердого сплава, что значительно ...

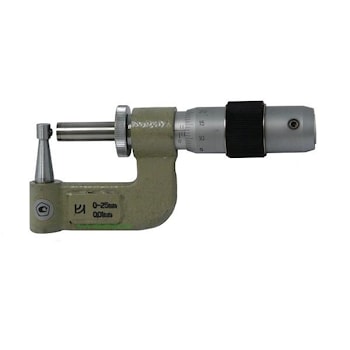

Микрометр трубный МТ предназначен для измерения толщины стенок труб. Для исключения влияния неровности измеряемой поверхности неподвижная пятка выполнена сферической формы, подвижная пятка плоская. Измерительные пятки изготовлены из твердого сплава, ...
Предназначены для измерения толщины стенок труб. Измерительные поверхности изготовлены из твердого сплава. Обозначение Диапазон измерений, мм Наименьший внутренний диаметр измеряемых труб, мм Диаметр гладкой части микрометрического винта, мм ...

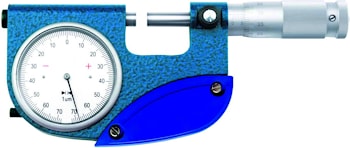

Микрометр рычажный МР предназначены для высокоточного измерения линейных размеров прецизионных деталей как методом непосредственной оценки, так и методом сравнения с эталонной мерой длины. Рабочее положение прибора - линия измерения расположена ...
