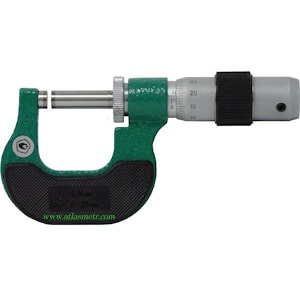

Микрометр гладкий тип МК с ценой деления 0,01 мм ГОСТ 6507-90
Выпускаются в соответствии с ГОСТ 6507-90 и относятся к микрометрическому инструменту и используются для измерения наружных (охватываемых) размеров изделий и деталей прямым абсолютным методом.
Измеряемые размеры определяют по углу поворота барабана микрометрической головки. Продольная основная шкала, расположенная на неподвижной втулке, называемой стеблем, служит для отсчета полных оборотов микрометрического винта. На стебле выполнена разрезная гайка для центрирования и направления микрометрического винта. Для облегчения отсчета шкала состоит из двух шкал с шагом 1 мм, смещенных относительно друг друга на 0.5 мм и нанесенных по обе стороны продольного штриха на стебле. Таким образом, интервал деления основной шкалы равен шагу микрометрического винта.
Указателем для отсчета по основной шкале служит торец барабана, закрепленного на микрометрическом винте. Круговая шкала с радиально нанесенными штрихами служит для отсчета долей миллиметра. Шкала имеет 50 делений, нанесенных на конусной части барабана микрометра. Указателем для этой шкалы является продольный штрих на стебле.
Измерительные поверхности гладких микрометров оснащаются твердым сплавом.
Гладкие части микрометрического винта имеют диаметр 8h9 или 6h9.
Для настройки микрометры оснащаются установочными мерами. К микрометрам с диапазоном измерения от 25 мм до 300 мм прилагается одна установочная мера, соответствующая размером нижней границе диапазона микрометра, и две установочных меры если диапазон превышает 300 мм. Микрометры с диапазоном измерений от 0 до 25 установочной меры не имеют.
По точности микрометры подразделяются на 1 и 2 класс точности. В соответствии с классом точности устанавливается предел допускаемой погрешности микрометра.
Диапазоны измерений микрометров гладких МК:
| Обозначение | Диапазон измерений, мм | Обозначение | Диапазон измерений, мм |
| МК-25 | 0-25 | МК-275 | 250-275 |
| МК-50 | 25-50 | МК-300 | 275-300 |
| МК-75 | 50-75 | МК-400 | 300-400 |
| МК-100 | 75-100 | МК-500 | 400-500 |
| МК-125 | 100-125 | МК-600 | 500-600 |
| МК-150 | 125-150 | МК-700 | 600-700 |
| МК-175 | 150-175 | МК-800 | 700-800 |
| МК-200 | 175-200 | МК-900 | 800-900 |
| МК-225 | 200-225 | МК-1000 | 900-1000 |
| МК-250 | 225-250 |
Основные характеристики микрометров гладких МК:
| Верхний предел измерений микрометра, мм | Предел допускаемой погрешности микрометра, мкм | |
| 1 класс | 2 класс | |
| 25 | ± 2.0 | ± 4.0 |
| 50; 75; 100 | ± 2.5 | |
| 125; 150; 175; 200 | ± 3.0 | ± 5.0 |
| 225; 250; 275; 300 | ± 4.0 | ± 6.0 |
| 400; 500 | ± 5.0 | ± 8.0 |
| 600 | ± 6.0 | ± 10.0 |
производитель
Вятский инструмент
