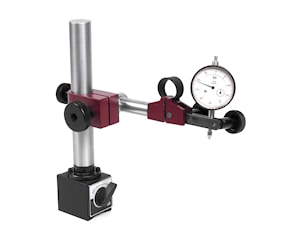

Штатив магнитный ШМ-IIН
Штатив для измерительных головок типа ШМ-IIН предназначены для установки на них измерительных головок с ценой деления 0,01 мм.
В основании штатива встроен постоянный магнит. По цилиндрической колонке штатива движется муфта со стержнем с закрепленной на конце измерительной головкой.
Магнитное основание позволяет устанавливать штатив на наклонных и вертикальных плоскостях без дополнительного крепления.
Штативы типов ШМ-IIH имеет устройство микроподачи для точной установки на размер.
| Модель | ШМ-IIН |
| Высота колонки, не менее | 250 |
| Наибольший вылет измерительной головки, не менее | 200 |
| Диаметр отверстия под измерительную головку | 8H8 |
| Усилие отрыва от поверхности с параметром шероховатости Ra=0,25мкм, Н, не менее | 300 |
| Габаритные размеры | 283x122x252 |
Комплект поставки: может комплектоваться индикатором ИЧ-10 0,01
производитель
Вятский инструмент
