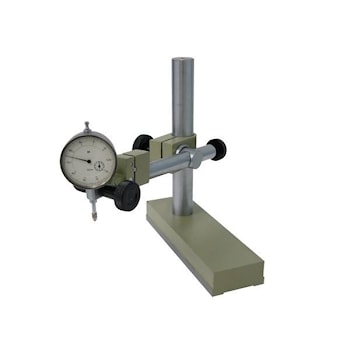

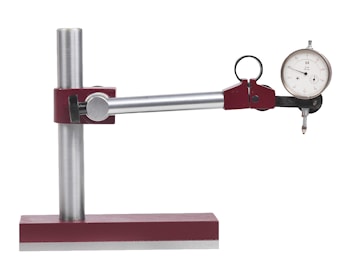

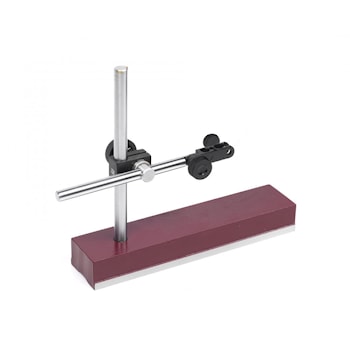

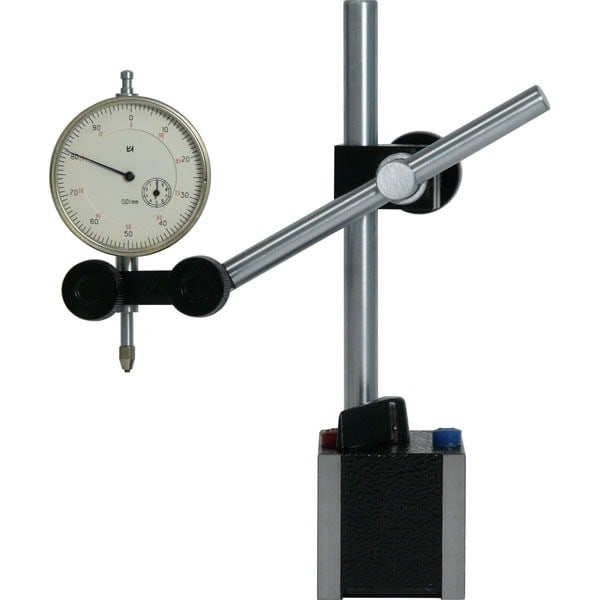

Штативы магнитные для измерительных головок ШМ-IIН, ШМ-IIB, ШМ-III
Штативы для измерительных головок типов ШМ-IIН и ШМ-IIB предназначены для установки на них измерительных головок с ценой деления 0,01 мм.Штатив типа ШМ-III - для установки измерительных головок с ценой деления 0,01 мм и более.
В основании штатива встроен постоянный магнит. По цилиндрической колонке штатива движется муфта со стержнем с закрепленной на конце измерительной головкой.
Магнитное основание позволяет устанавливать штатив на наклонных и вертикальных плоскостях без дополнительного крепления.
Штативы типов ШМ-IIH и ШМ-IIB имеют устройства для точной установки на размер (для микроподачи).
Технические характеристики штативов магнитных типа ШМ:
| Параметры, мм | ШМ-IIН | ШМ-IIВ | ШМ-III |
| Высота колонки, не менее | 250 | 630 | 200 |
| Наибольший вылет измерительной головки, не менее | 200 | 500 | 160 |
| Диаметр отверстия под измерительную головку | 8H8 | 8H8 | 8H8; 4H8 |
| Усилие отрыва от поверхности с параметром шероховатости Ra=0,25мкм, Н, не менее | 300 | 1000 | 150 |
| Габаритные размеры | 283x122x252 | 550x300x630 | 180x69x200 |
Пример обозначения штатива типа ШМ-IIH с диаметром отверстия 8 мм:
Штатив ШМ-IIH-8 ГОСТ 10197-70.
Еще стойки и штативы...
производитель
Вятский инструмент
Если вы хотите купить штативы магнитные для измерительных головок шм-iiн, шм-iib, шм-iii , вы можете:
Ещё из раздела Стойки и штативы для измерительных головок

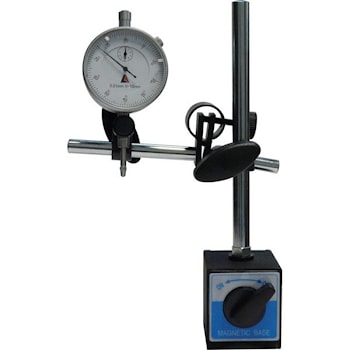

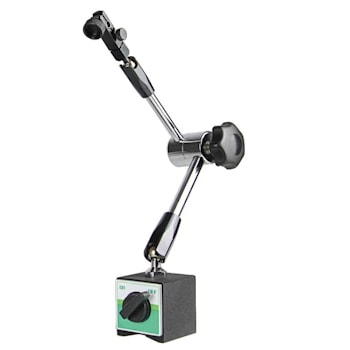

Штатив магнитный WCZ-8C предназначен для установки индикаторов с ценой деления 0.01мм. В магнитный штатив WCZ-8C устанавливаются индикаторы часового типа ИЧ или рычажно-зубчатые индикаторы ИРБ. Штатив WCZ-8C имеет магнитное основание для надежного и ...

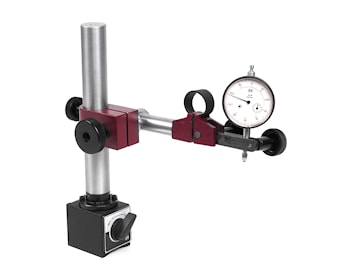

Штатив магнитный WCE-D предназничен для установки индикаторов часового типа с ценой деления 0.01мм или индикаторов рычажно-зубчатого типа ИРБ или ИРТ с ценой деления измерительной шкалы 0.01мм. Штатив WCE-D имеет магнитное основание, что позволяет ...
Штатив магнитный WCU-IV предназначен для установки индикаторов часового типа или рычажно-зубчатых индикаторов с ценой деления измерительной шкалы 0.01мм и более. Стойка магнитного штатива WCU-IV имеет гибкое основание, которое жестко фиксируется в ...

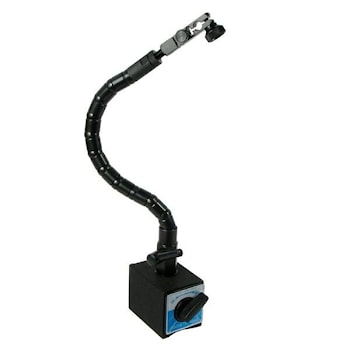

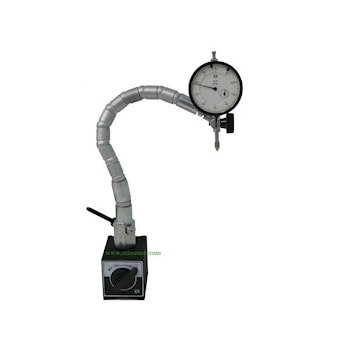

Стойка гибкая МС 29 предназначена для установки на ней измерительных головок ( индикаторов часового типа ) с ценой деления 0,01 мм и более. Закрепляемая в гибкой магнитной стойке измерительная головка может занимать необходимое положение без ...

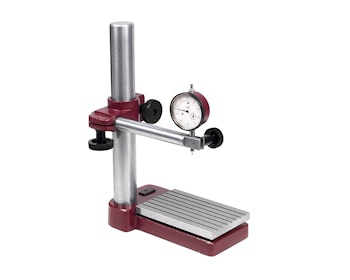

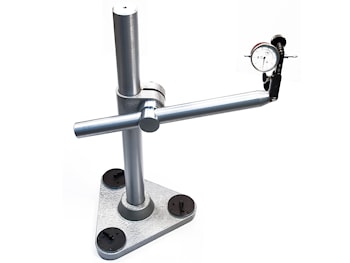

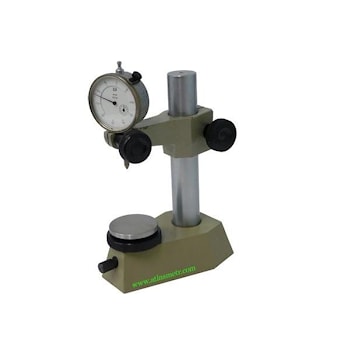

Стойки для измерительных головок С-III, С-IV : Стойка типа С-III предназначена для установки измерительных головок с ценой деления 0,001-0,01 мм. Стойка типа С-IV -для установки измерительных головок с ценой деления 0,01 мм и более. Контролируемое ...
