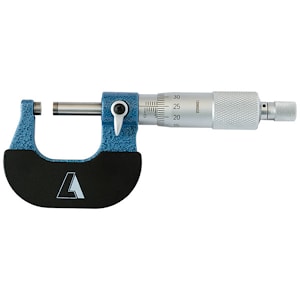

Микрометр гладкий МК
Производятся предприятиями КНР, имеют аналогичную конструкцию и назначение с российскими, и изготавливаются в соответствии со стандартом КНР GB/T 1216-2004. Для удобства пользователя в наименовании марки или типоразмера мы применяем по аналогии с приборами производства РФ обозначение МК.

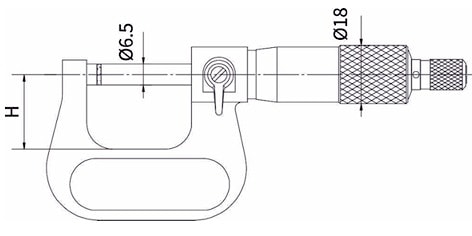

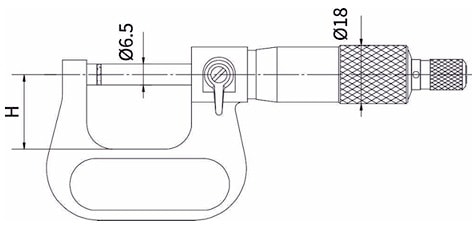

Конструктивно микрометры почти не отличаются. Разрезная гайка так же выполнена заодно со стеблем микрометра, в некоторых моделях запрессована в стебель, и имеет аналогичное назначение - регулировка натяга в паре «винт-гайка». Микрометрический винт имеет шаг 0.5 мм, гладкая часть винта имеет диаметр 6.5 мм, 7.5 мм или 8 мм.
Измерительные поверхности микрометров изготовлены из твердого сплава или закаленной стали с твердостью 61.8 HRC.
Микрометры изготовлены в соответствии со Стандартом GB/T 1216-2004
Диапазоны измерений микрометров:
| Обозначение | Диапазон измерений, мм | Обозначение | Диапазон измерений, мм |
| МК-25 | 0-25 | МК-350 | 325-350 |
| МК-50 | 25-50 | МК-375 | 350-375 |
| МК-75 | 50-75 | МК-400 | 375-400 |
| МК-100 | 75-100 | МК-425 | 400-425 |
| МК-125 | 100-125 | МК-450 | 425-450 |
| МК-150 | 125-150 | МК-475 | 450-475 |
| МК-175 | 150-175 | МК-500 | 475-500 |
| МК-200 | 175-200 | МК-600 | 500-600 |
| МК-225 | 200-225 | МК-700 | 600-700 |
| МК-250 | 225-250 | МК-800 | 700-800 |
| МК-275 | 250-275 | МК-900 | 800-900 |
| МК-300 | 275-300 | МК-1000 | 900-1000 |
| МК-325 | 300-325 |

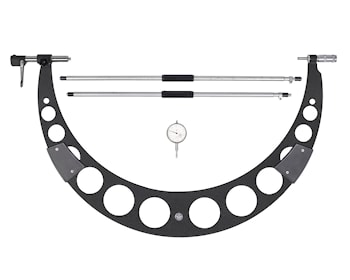

Как видно из таблицы в отличие от российских аналогов микрометры КНР в пределах от 300 до 500 мм изменяют диапазон измерений с шагом 25 мм и комплектуются одной установочной мерой. Следует отметить, что стандарт GB/T 1216-2004 предусматривает менее жесткие требования к установочным мерам по сравнению с ГОСТ.
Микрометры имеют две шкалы – основная на стебле, двойная, со смещением относительно друг друга на 0.5 мм. Отсчет долей миллиметра производится по круговой шкале барабана микрометра.
Для установки микрометра на «ноль» в большинстве моделей используется специальный ключ, входящий в комплект микрометра.
Погрешность микрометрической головки не должна превышать 3 мкм.
Измерительное усилие должно находиться в следующих пределах:
| Диапазон измерений, мм | Усилие, Н | Допустимое отклонение усилия, Н |
| 0 … 500 | от 5 до 10 | 2 |
| > 500 … 1000 | от 8 до 12 |
Основные технические характеристики микрометров :
| Диапазоны измерений, мм | Допустимая погрешность, мкм | Допуск параллельности измерительных поверхностей, мкм |
| 0-25; 25-50 | 4 | 2 |
| 50-75; 75-100 | 5 | 3 |
| 100-125; 125-150 | 6 | 4 |
| 150-175; 175-200 | 7 | 5 |
| 200-225; 225-250 | 8 | 6 |
| 250-275; 275-300 | 9 | 7 |
| 300-325; 325-350 | 10 | 9 |
| 350-375; 375-400 | 11 | |
| 400-425; 425-450 | 12 | 11 |
| 450-475; 475-500 | 13 | |
| 500-600 | 14 | 12 |
| 600-700 | 16 | 14 |
| 700-800 | 18 | 16 |
| 800-900 | 20 | 18 |
| 900-1000 | 22 | 20 |
Микрометры производства КНР поставляются Заказчику после проверки на соответствие требованиям стандарта GB/T 1216-2004 или завода изготовителя. При получении инструмента Заказчику выдается свидетельство о калибровке.
