Штангенциркули путевые типа ПШВ


Штангенциркули путевые типа ПШВ
Штангенциркули путевые типа ПШВ предназначены для измерения на открытом воздухе элементов верхнего строения пути железнодорожного транспорта с уложенными рельсами типов: Р50(ГОСТ 7174-75), Р65 (ГОСТ 8161-75), Р75 (ГОСТ 16210-77), ОР50 (ГОСТ17508-85) и ОР65(ГОСТ 17507-85).

Штангенциркулями путевыми измеряются следующие параметры:

вертикальный износ головки рельса
боковой износ головки рельса
вертикальный износ сердечника
вертикальный износ усовика
шаг остряка
понижение остряка против рамного рельса
ширина желоба между рамным рельсом и контррельсом, в том числе высоким контррельсом
ширина желоба между усовиком и сердечником
зазор в рельсовых стыках,стрелочных переводах
глубина отверстий и впадин

Технические характеристики путевых штангенциркулей типа ПШВ:

Параметры, ммПШВ
Диапазон измерений по основной шкале штанги0-290
Диапазон измерений по вспомогательной шкале штанги0-10
Диапазон измерений по шкале малой рамки0-16
Диапазон измерений по шкале рамки рычага-5...+5
Значение отсчета по нониусу0,1
Цена деления шкалы вспомогательной на штанге0,5
Цена деления шкалы основной на штанге, на малой рамке и рамке рычага0,5
Габаритные размеры, не более148x24x440


Пример обозначения штангенциркуля:

Штангенциркуль путевой ПШВ ТУ 2-034-655-83




Если вы хотите купить штангенциркули путевые типа ПШВ , вы можете:

Ещё из раздела Штангенциркули

180.00 бел.руб.
  • производитель: ATLAS
Штангенциркули действительно хорошего качества, именно о таких изделиях говорят - приятно держать в руках. Выполнены из нержавеющей стали, с твердосплавными губками, тип II, диапазоном измерений 0...250 мм и 0...300 мм, цена деления 0,05 мм. ...
подробнее
90.00 бел.руб.
  • производитель: ATLAS

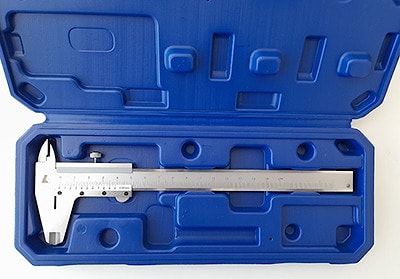

Штангенциркули ШЦ-II с диапазонами измерений 0...250 мм и 0...300 мм, с ценой деления 0,05 мм производства КНР. Штангенциркули ШЦ-II 250 0,05 и ШЦ-II 300 0,05 в основном соответствуют ГОСТ 166-89, изготовлены из углеродистой стали. Штангенциркули ...
подробнее

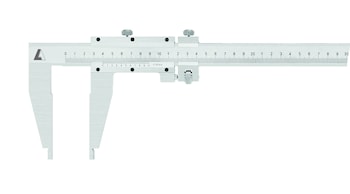

    Измерительные губки штангенциркулей оснащают твердым сплавом для повышения срока службы инструмента. Если такие губки выполнить острозаточенными, то такие штангенциркули можно применять так же для разметки, и тогда их называют разметочными. Для ...
