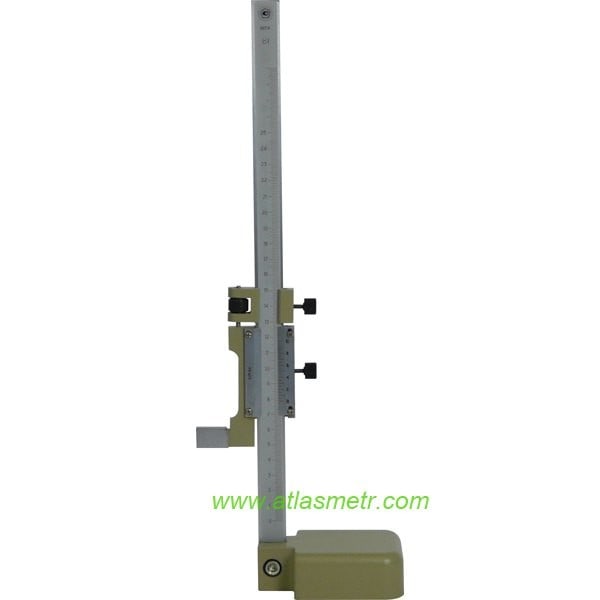

Штангенрейсмас ШР
Штангенрейсмасы ШР предназначены для измерения и разметки размеров.
На штанге штангенрейсмаса нанесена миллиметровая шкала.
Вдоль штанги перемещается рамка, к которой прикреплена разметочная или измерительная ножки.
Разметочная ножка оснащена твердым сплавом.
Рамка имеет нониус, а для облегчения установки на требуемый размер снабжена микрометрической подачей.
Основные детали штангенрейсмаса хромированы.
Технические характеристики штангенрейсмасов ШР:
| Параметры, мм | ШР-250 | ШР-400 | ШР-630 | ШР-1000 | ШР-1600 | ШР-2500 |
| Диапазон измерений | 0-250 | 40-400 | 60-630 | 100-1000 | 600-1600 | 1500-2500 |
| Значение отсчета по нониусу | 0,05 | 0,05 | 0,05; 0,1 | 0,1 | 0,1 | 0,1 |
| Вылет ножек | 50 | 80 | 80 | 125 | 125 | 169 |
| Габаритные размеры, не более | 160x70x375 | 275x120x531 | 275x120x761 | 320x155x1160 | 425x200x1170 | 460х2670 |
Пример обозначения штангенрейсмаса с диапазоном измерений 0-250 мм и значением отсчета по нониусу 0,05 мм:
Штангенрейсмас ШР-250-0,05 ГОСТ 164-90.
производитель
Вятский инструмент
Если вы хотите купить штангенрейсмас ШР , вы можете:
Ещё из раздела Штангенрейсмасы

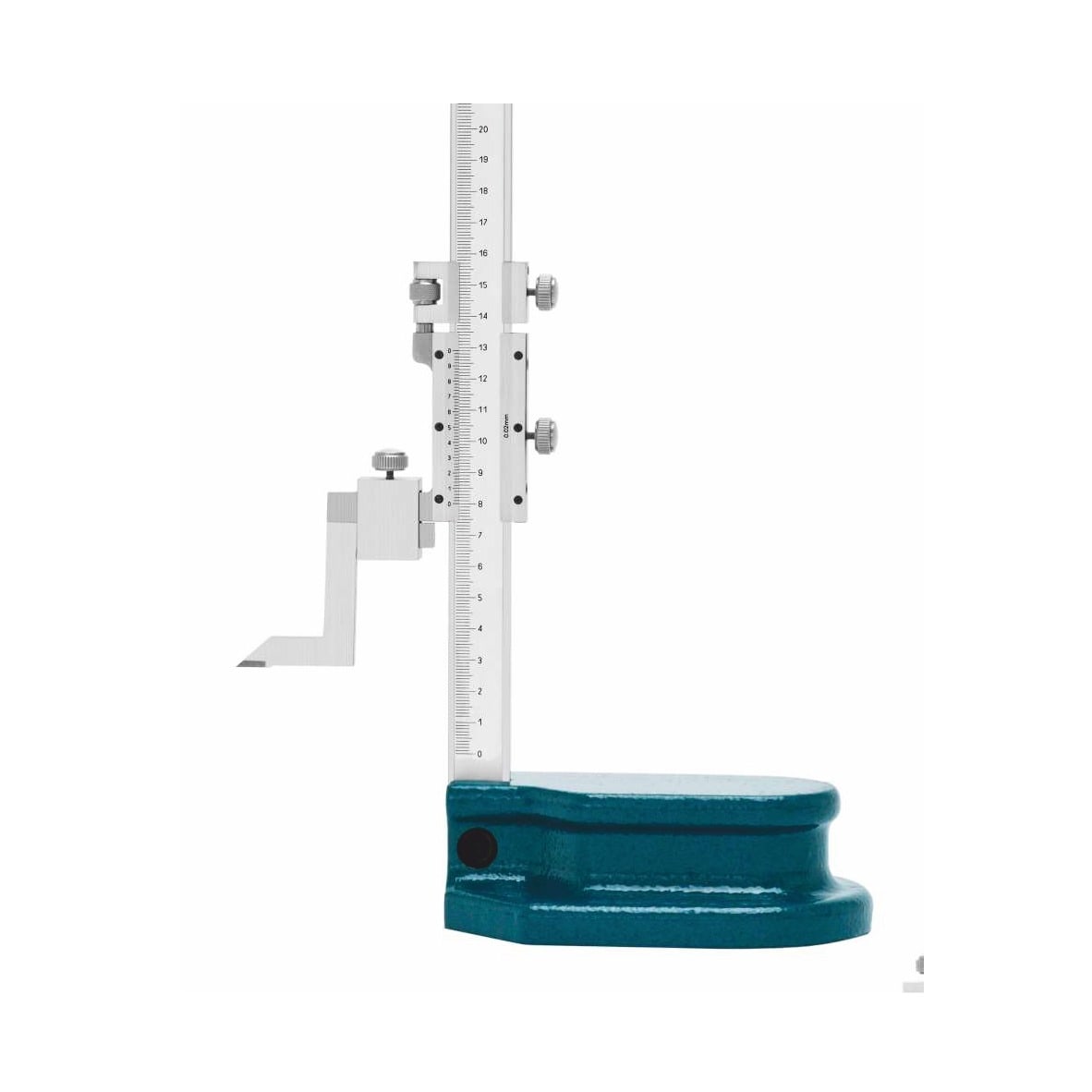

Штангенрейсмасы ШР предназначены для измерения и разметки размеров. На штанге штангенрейсмаса нанесена миллиметровая шкала. Вдоль вертикальной штанги перемещается рамка, на которой установлена разметочная или измерительная ножки. На рамке имеется ...

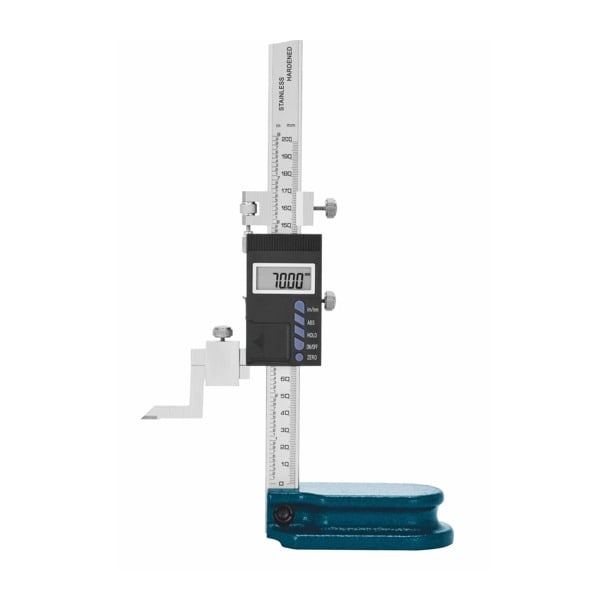

Штангенрейсмасы цифровые производства КНР. Принятое обозначение цифровых штангенрейсмасов - ШРЦ Предназначены для измерений и разметки вертикальных размеров Наиболее распространены штангенрейсмасы ШРЦ 300 и ШРЦ 500 с диапазоном измерений (разметки) ...

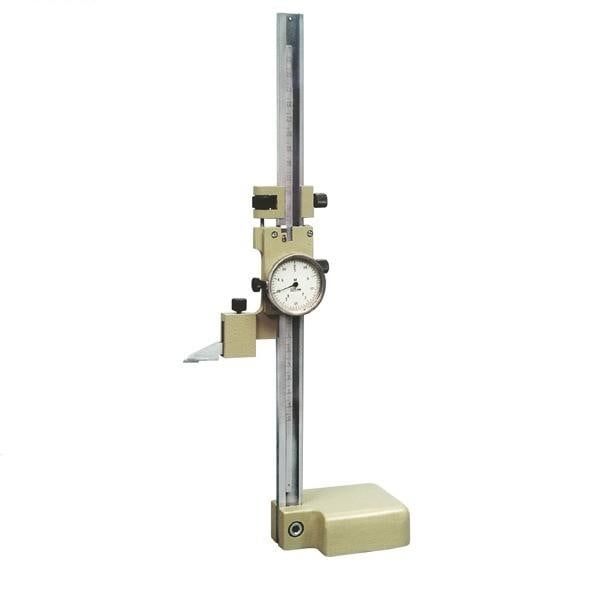

Штангенрейсмас стрелочный типа ШРК предназначен для измерения и разметки размеров от 0 до 250 мм. Штангенрейсмас состоит из основания, в котором закреплена штанга с рейкой, имеющей шкалу, и рамки с отсчетным устройством, перемещающейся по штанге и ...
