Резьбомеры

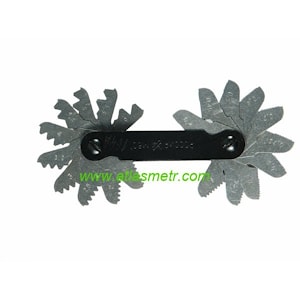

Шаблоны резьбовые (резьбомеры) предназначены для определения номинального шага метрической резьбы и числа ниток на дюйм трубной резьбы.Шаблоны резьбовые (резьбомеры) изготавливаются в виде наборов для метрических М60 и дюймовых Д55 резьб.
Резьбовые шаблоны позволяют контролироваит параметры как наружных, так и внутренних резьб.
Технические характеристики шаблонов резьбовых:
| № пластин- резьбомеров | Наборы | ||
| М60 кл.2, для метрических резьб | Д55 кл.2, для дюймовых резьб | ||
| шаг резьбы: | |||
| мм | кол-во ниток на 1" | ||
| 1 | 0.4 | 4 | |
| 2 | 0.45 | 4 1/2 | |
| 3 | 0.5 | 5 | |
| 4 | 0.6 | 6 | |
| 5 | 0.7 | 7 | |
| 6 | 0.75 | 8 | |
| 7 | 0.8 | 9 | |
| 8 | 1.00 | 10 | |
| 9 | 1.25 | 11 | |
| 10 | 1.5 | 12 | |
| 11 | 1.75 | 14 | |
| 12 | 2 | 16 | |
| 13 | 2.5 | 18 | |
| 14 | 3 | 19 | |
| 15 | 3.5 | 20 | |
| 16 | 4 | 24 | |
| 17 | 4.5 | 28 | |
| 19 | 5.5 | ||
| 20 | 6 | ||
Еще шаблоны, линейки...
Если вы хотите купить резьбомеры , вы можете:
Ещё из раздела Линейки измерительные, щупы, шаблоны
Линейки измерительные металлические с пределами измерений 200, 300, 500, 1000 мм. Линейки производятся в КНР, в целом соответствуют ГОСТ 427-75. Линейки изготавливаются из полос нержавеющей стали с полированной поверхностью. Для обеспечения ...

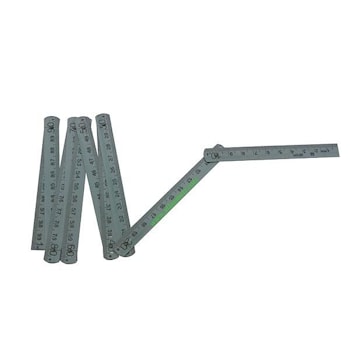

Метр складной металлический хромированный изготавливается длиной 1000 мм (в развернутом виде) и состоит из 10 стальных упругих пластин звеньев, шарнирно соединенных между собой. Допускаемые отклонения длин мер от их номинальньных значений не должны ...
Шаблоны радиусные предназначены для оценки радиусов выпуклых и вогнутых поверхностей. Изготовляются три набора радиусных шаблонов. Шаблон радиусный №1 R=1.0 - 6.0мм Шаблон радиусный №2 R=8.0 - 25.0мм Шаблон радиусный №3 R=7.0 - 25.0мм Каждый набор ...

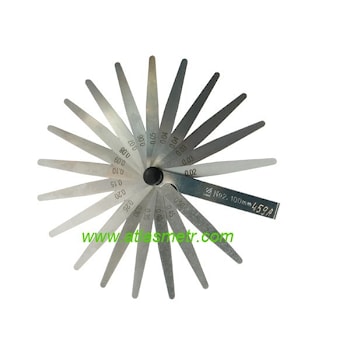

Щупы плоские измерительные применяются для контроля зазоров между плоскостями. Щуп имеет вид пластинки определённой толщины. Щупы измерительные изготовливаются толщиной от 0,02 до 1 мм. Выпускаются измерительные щупы в виде наборов измерительных ...
