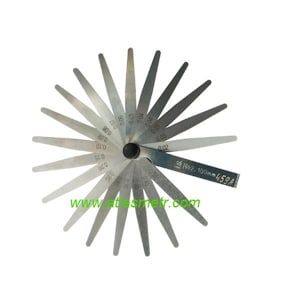

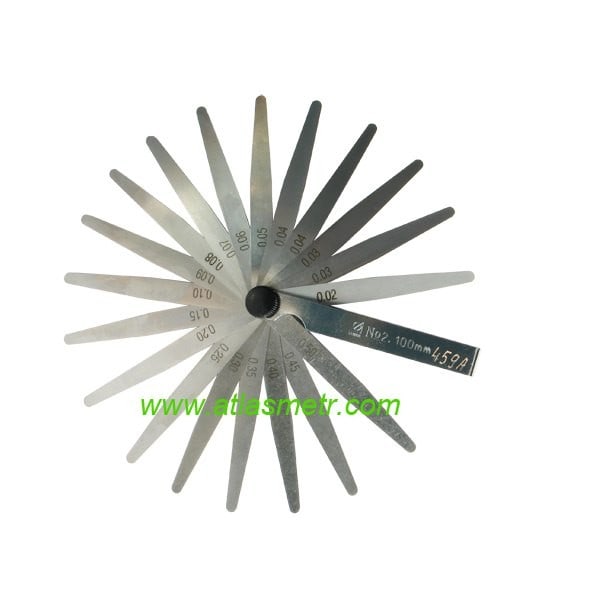

Щупы измерительные плоские
Щупы плоские измерительные применяются для контроля зазоров между плоскостями.
Щуп имеет вид пластинки определённой толщины.
Щупы измерительные изготавливаются толщиной от 0,02 до 1 мм.
Выпускаются измерительные щупы в виде наборов измерительных пластин разной толщины в одной обойме.
Щупы могут применяться отдельно или в различных сочетаниях.
Щупы измерительные поставляются после метрологического контроля в Метрологической лаборатории ОДО "АТЛАС ИНВЕСТ".
Технические характеристики щупов плоских измерительных:
| № пластин щупов | Наборы | |||
| № 1 кл.2 | № 2 кл.2 | № 3 кл.2 | № 4 кл.2 | |
| номинальные толщины, мм | ||||
| 1 | 0,02 | 0,02 | 0,55 | 0,1 |
| 2 | 0,03 | 0,03 | 0,6 | 0,2 |
| 3 | 0,04 | 0,04 | 0,65 | 0,3 |
| 4 | 0,05 | 0,05 | 0,7 | 0,4 |
| 5 | 0,06 | 0,06 | 0,75 | 0,5 |
| 6 | 0,07 | 0,07 | 0,8 | 0,6 |
| 7 | 0,08 | 0,08 | 0,85 | 0,7 |
| 8 | 0,09 | 0,09 | 0,9 | 0,8 |
| 9 | 0,1 | 0,1 | 0,95 | 0,9 |
| 10 | 0,15 | 1 | 1 | |
| 11 | 0,2 | |||
| 12 | 0,25 | |||
| 13 | 0,3 | |||
| 14 | 0,35 | |||
| 15 | 0,4 | |||
| 16 | 0,45 | |||
| 17 | 0,5 | |||
Если вы хотите купить щупы измерительные плоские , вы можете:
Ещё из раздела Линейки измерительные, щупы, шаблоны

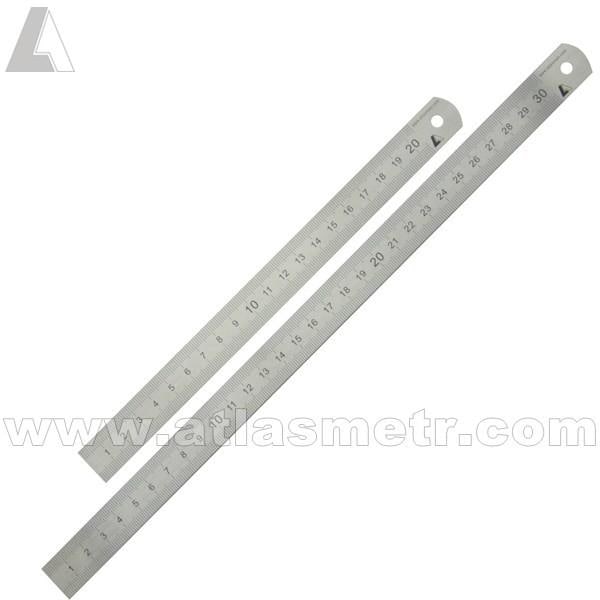

Линейки измерительные металлические с пределами измерений 200, 300, 500, 1000 мм. Линейки производятся в КНР, в целом соответствуют ГОСТ 427-75. Линейки изготавливаются из полос нержавеющей стали с полированной поверхностью. Для обеспечения ...

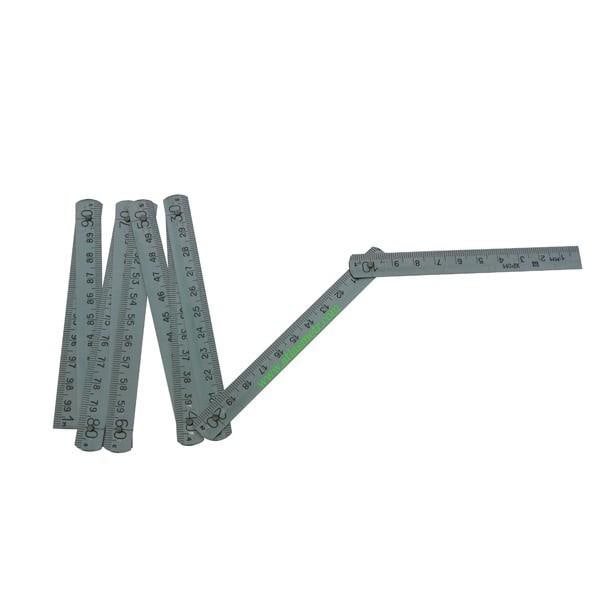

Метр складной металлический хромированный изготавливается длиной 1000 мм (в развернутом виде) и состоит из 10 стальных упругих пластин звеньев, шарнирно соединенных между собой. Допускаемые отклонения длин мер от их номинальных значений не должны ...
Шаблоны радиусные предназначены для оценки радиусов выпуклых и вогнутых поверхностей. Изготовляются три набора радиусных шаблонов. Шаблон радиусный № 1 R=1.0 - 6,0 мм Шаблон радиусный № 2 R=8.0 - 25,0 мм Шаблон радиусный № 3 R=7.0 - 25,0 мм Каждый ...

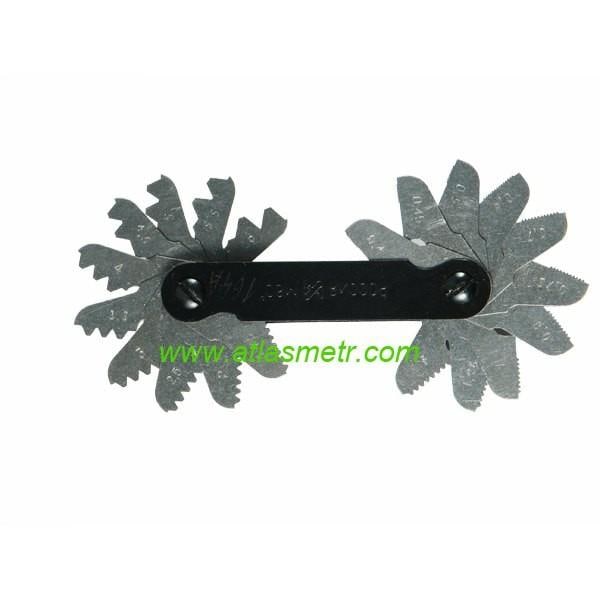

Шаблоны резьбовые (резьбомеры) предназначены для определения номинального шага метрической резьбы и числа ниток на дюйм трубной резьбы. Шаблоны резьбовые (резьбомеры) изготавливаются в виде наборов для метрических М60 и дюймовых Д55 резьб. Резьбовые ...
