Измерители толщины защитного слоя бетона и расположения арматуры

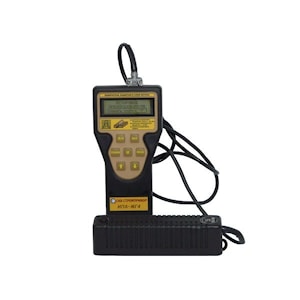

Приборы ИПА-МГ4 и ИПА-МГ4.01 предназначены для оперативного контроля толщины защитного слоя бетона и распо-ложения стержневой арматуры в железобетонных изделиях и конструкциях магнитным методом по ГОСТ 22904.
Область применения приборов- определение параметров армирования железобетонных конструкций и сооружений на предприятиях стройиндустрии, стройках и при обследовании эксплуатируемых зданий и сооружений.
Приборы имеют три основных режима работы:
1. Определение оси арматурного стержня;
2. Определение защитного слоя при известном диаметре;
3. Определение диаметра арматурного стержня при известном защитном слое.
Поиск оси арматурных стержней осуществляется по изменению тональности звукового сигнала и по показаниям цифрового дисплея.
Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Прибор ИПА-МГ4.01 дополнительно имеет режим опреде-ления параметров армирования при неизвестных диаметре и защитном слое бетона, снабжен функциями уточнения базовых градуировчных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.
Технические характеристики ИПА-МГ4, ИПА-МГ4.01:
Комплект поставки:Электронный блок, преобразователь, упаковочный кейс (сумка), ремень, контрольный образец, руководство по эксплуатации.
Область применения приборов- определение параметров армирования железобетонных конструкций и сооружений на предприятиях стройиндустрии, стройках и при обследовании эксплуатируемых зданий и сооружений.
Приборы имеют три основных режима работы:
1. Определение оси арматурного стержня;
2. Определение защитного слоя при известном диаметре;
3. Определение диаметра арматурного стержня при известном защитном слое.
Поиск оси арматурных стержней осуществляется по изменению тональности звукового сигнала и по показаниям цифрового дисплея.
Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Прибор ИПА-МГ4.01 дополнительно имеет режим опреде-ления параметров армирования при неизвестных диаметре и защитном слое бетона, снабжен функциями уточнения базовых градуировчных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.
Технические характеристики ИПА-МГ4, ИПА-МГ4.01:
Наименование характеристик | ИПА-МГ4 | ИПА-МГ4.01 |
Контролируемые диаметры арматуры, мм | 3...40 | |
Диапазон измерения толщины защитного слоя бетона, мм | ||
- при диаметре стержней арматуры 3...5 мм | 3...70 | |
- при диаметре стержней арматуры 6...10 мм | 3...100 | |
- при диаметре стержней арматуры 14...18 мм | 5...120 | |
- при диаметре стержней арматуры 20...40 мм | 5...140 | |
Диапазон определения расположения арматурных стержней, мм | 3...80 | 3...140 |
Погрешность измерения толщины защитного слоя бетона hзс, не более, мм | ±(0,05hзс+0,5мм),hзс - толщина защитного слоя | |
Погрешность определения оси а рматурного стержня (для всех диаметров, не более, мм | ± 10 | |
Объем памяти, результатов измерений | 200 | 999 |
Количество групп индивидуальных градуировочных зависимостей | 9 | |
Питание автономное, элемент типа "Корунд" (6LR61), Вольт | 6...9 | |
Потребляемый ток, не более, мА | 13 | |
Габаритные размеры, мм: - блока электронного | 175х90х30 | |
- преобразователя | 160х33х40 | |
Масса с преобразователем, не более, кг | 0,9 |
производитель
СКБ "Стройприбор"
