Нутромеры микрометрические трехточечные НМТ
Нутромеры микрометрические трехточечные повышенной точности производства КНР.
Данные о производстве аналогичной продукции в странах Таможенного союза у нас отсутствуют.
Предназначены для абсолютного измерения внутренних диаметров, чаще для небольших отверстий. Однако существуют модели, позволяющие измерять диаметры до 500 мм.

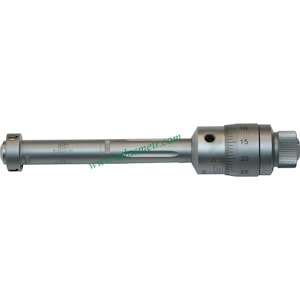

Трехточечный микрометрический нутромер состоит из микрометрической головки, удлинителя, позволяющего производить измерения в глубине отверстия, и измерительной головки с тремя самоцентрирующимися наконечниками. Некоторые модели оснащаются наконечниками из твердого сплава.

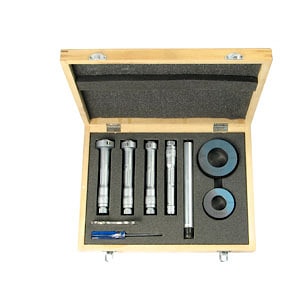

Установка на ноль нутромера осуществляется с помощью установочного кольца, входящего в комплект инструмента.
В процессе измерения измерительную головку нутромера опускают в отверстие на необходимую глубину (ограничивается размером удлинителя), затем с помощью трещотки или иного механизма, определяющего измерительное усилие, вращают микрометрическую головку. При этом происходит выдвижение измерительных наконечников, имеющих сферическую форму. Измерительная головка контактирует с поверхностью измеряемой детали по трем точкам, что является основным отличием трехточечных нутромеров от обычных микрометрических. Отсчет показаний снимается по аналогии с микрометрами с двух шкал микрометрической головки, расположенных на стебле (отсчет в целых миллиметрах, в виде двух шкал, смещенных одна относительно другой на 0.5 мм) и на барабане (отсчет в сотых и тысячных долях на круговой шкале).
Существует ряд моделей трехточечных нутромеров, оснащенных цифровым отсчетным устройством, что значительно упрощает снятие показаний. При этом цифровое устройство имеет те же функции, что и цифровые микрометры.
Базирование по трем точкам позволяет производить измерения с большей точностью, вследствие чего цена деления трехточечных нутромеров обычно не превышает 0.005 мм, за исключением моделей для отверстий большого диаметра.
Нутромеры микрометрические трехточечные обладают всеми преимуществами механических измерительных инструментов - надежностью и, при надлежащем хранении и уходе, высокой долговечностью.
Основные технические характеристики нутромеров микрометрических трехточечных* :
Еще нутромеры...
Данные о производстве аналогичной продукции в странах Таможенного союза у нас отсутствуют.
Предназначены для абсолютного измерения внутренних диаметров, чаще для небольших отверстий. Однако существуют модели, позволяющие измерять диаметры до 500 мм.
Трехточечный микрометрический нутромер состоит из микрометрической головки, удлинителя, позволяющего производить измерения в глубине отверстия, и измерительной головки с тремя самоцентрирующимися наконечниками. Некоторые модели оснащаются наконечниками из твердого сплава.
Установка на ноль нутромера осуществляется с помощью установочного кольца, входящего в комплект инструмента.
В процессе измерения измерительную головку нутромера опускают в отверстие на необходимую глубину (ограничивается размером удлинителя), затем с помощью трещотки или иного механизма, определяющего измерительное усилие, вращают микрометрическую головку. При этом происходит выдвижение измерительных наконечников, имеющих сферическую форму. Измерительная головка контактирует с поверхностью измеряемой детали по трем точкам, что является основным отличием трехточечных нутромеров от обычных микрометрических. Отсчет показаний снимается по аналогии с микрометрами с двух шкал микрометрической головки, расположенных на стебле (отсчет в целых миллиметрах, в виде двух шкал, смещенных одна относительно другой на 0.5 мм) и на барабане (отсчет в сотых и тысячных долях на круговой шкале).
Существует ряд моделей трехточечных нутромеров, оснащенных цифровым отсчетным устройством, что значительно упрощает снятие показаний. При этом цифровое устройство имеет те же функции, что и цифровые микрометры.
Базирование по трем точкам позволяет производить измерения с большей точностью, вследствие чего цена деления трехточечных нутромеров обычно не превышает 0.005 мм, за исключением моделей для отверстий большого диаметра.
Нутромеры микрометрические трехточечные обладают всеми преимуществами механических измерительных инструментов - надежностью и, при надлежащем хранении и уходе, высокой долговечностью.
Основные технические характеристики нутромеров микрометрических трехточечных* :
Диапазон измерений, мм | Цена деления, мм | Погрешность, мм |
6 - 8 | 0.001 | ± 0.004 |
8 - 10 | 0.001 | ± 0.004 |
10 - 12 | 0.001 | ± 0.004 |
11 - 14 | 0.005 | ± 0.004 |
14 - 17 | 0.005 | ± 0.004 |
17 - 20 | 0.005 | ± 0.004 |
20 - 25 | 0.005 | ± 0.004 |
25 - 30 | 0.005 | ± 0.004 |
30 - 35 | 0.005 | ± 0.004 |
30 - 40 | 0.005 | ± 0.004 |
40 - 50 | 0.005 | ± 0.005 |
- - технические данные приведены по одному изготовителю и одному типу нутромеров. Диапазон измерений, погрешность и цена деления могут отличаться от приведенных в таблице, и как правило, указываются в наименовании прибора.
