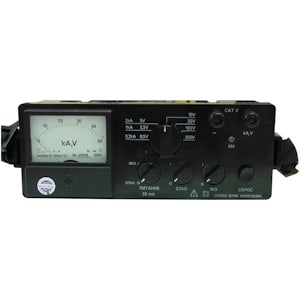

Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200
Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200 предназначен для измерения напряжения прикосновения и тока короткого замыкания в цепи фаза-нуль в сетях переменного тока 380/220 В с глухозаземленной нейтралью.
В основу работы измерительного прибора ЭК0200 положено измерение реального тока короткого замыкания и напряжения прикосновения блоком измерения во время короткого замыкания, осуществляемого блоком короткозамыкателя с ограничением времени замыкания.
Однофазное короткое замыкание производится с помощью тиристора.
Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200 состоит из двух блоков: блока короткозамыкателя и блока измерения.
Энергопитание прибора ЭК0200:
от блока короткозамыкателя - сеть 220 В, частоты 50 - 60 Гц
от блока измерения – 10 элементов 316 или их аналогов.
Технические характеристики измерителя напряжения прикосновения и тока короткого замыкания ЭК0200 :
Еще приборы...
В основу работы измерительного прибора ЭК0200 положено измерение реального тока короткого замыкания и напряжения прикосновения блоком измерения во время короткого замыкания, осуществляемого блоком короткозамыкателя с ограничением времени замыкания.
Однофазное короткое замыкание производится с помощью тиристора.
Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200 состоит из двух блоков: блока короткозамыкателя и блока измерения.
Энергопитание прибора ЭК0200:
от блока короткозамыкателя - сеть 220 В, частоты 50 - 60 Гц
от блока измерения – 10 элементов 316 или их аналогов.
Технические характеристики измерителя напряжения прикосновения и тока короткого замыкания ЭК0200 :
Диапазоны измерений тока короткого замыкания, кА | 0-0.2 |
0-1 | |
0-2 | |
Погрешность измерения тока короткого замыкания,% | ± 10 |
Диапазон измерений напряжения прикосновения, В | от 0 до 250 |
Погрешность измерения напряжения прикосновения,% | ± 4 |
Время установки рабочего режима, мин, не более | 5 |
Время установки показаний, сек, не более | 4 |
Интервал между замыканиями цепи "фаза-нуль" сек, не менее | 15 |
Сила электрического тока потребляемого блоком измерения, mA | 50 |
Мощность, потребляемая блоком короткозамыкателя при включенной кнопке "ПИТАНИЕ", ВА, не более | 20 |
Рабочий диапазон температур,°С | от - 10 до + 40 |
Габаритные размеры измерителя с коплектом ЗИП, мм | 345х265х135 |
Габаритные размеры блока измерений, мм | 250х90х115 |
Масса измерителя с коплектом ЗИП, не более,кг | 10 |
Масса блока измерений, не более,кг | 2 |
