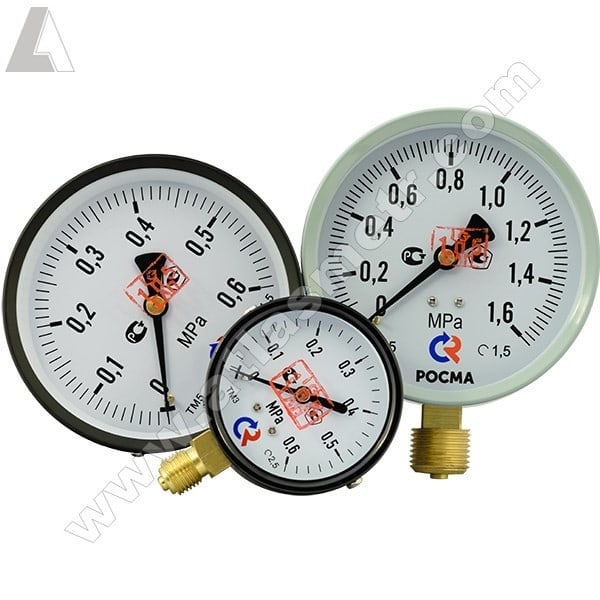

Манометры общетехнические тип ТМ

Манометры показывающие для измерения избыточного давления.
Манометры общетехнические стандартного исполнения тип ТМ (ТВ, TMB), серия 10.

Выпускаются в соответствии с общими техническими условиями на манометры показывающие по ГОСТ 2405-88.

Область применения:
- отопление
- водоснабжение
- вентиляция
- машиностроение

Манометры общетехнические применяются для измерения давления не агрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизирующихся сред с температурой до 150 °C.

Диаметры корпусов манометров: 40, 50, 63, 100, 150, 250 мм

Классы точности:

Ø 250	1,5
Ø 100,150	1,5
Ø 63	1,5; 2,5
Ø 50	2,5
Ø 40	2,5

Диапазоны показаний манометров:

Диапазон показаний	Тип прибора
0 – 100 MPa	ТМ
−0,1 – 0 MPa	ТВ
−0,1 – 2,4 MPa	ТМВ

Рабочие диапазоны:
Постоянная нагрузка: 3/4 шкалы.
Переменная нагрузка: 2/3 шкалы.
Кратковременная нагрузка: 110% шкалы.

Рабочая температура:
Окружающая среда: −50…+60 °C.
Измеряемая среда: до +150 °C.

Резьба присоединения манометров:

Ø 100, 150, 200	G1/2, M20×1,5
Ø 63, 50	G1/4, M12×1,5
Ø 40	G1/8, M10×1
