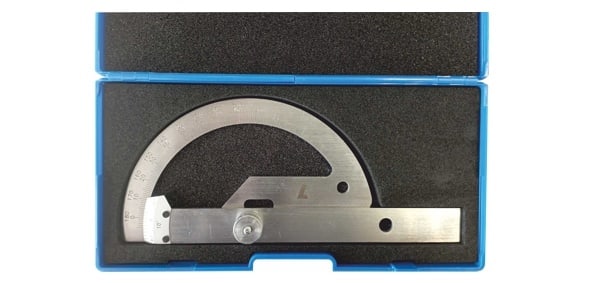

Угломер для измерения углов многолезвийного инструмента 2УРИ
Прибор 2УРИ предназначен для определения переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями, с равномерным шагом от 5 до 75 мм и с прямолинейным участком по передней и задней граням не менее 1 мм.Прибор 2УРИ состоит из сектора со шкалой переднего и заднего углов и дуги со шкалой чисел зубьев у проверяемого инструмента.
К правому торцу дуги угломера2УРИ прикреплена сменная линейка:
с узкой измерительной поверхностью - для измерения фрез и плоских протяжек
с широкой измерительной поверхностью - для измерения круглых протяжек.
По пазу планки угломера, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инструмента.
Технические характеристики угломера 2УРИ:
| мод. | Диапазон измерений передних углов | Диапазон измерений задних углов | Цена деления | Габаритные размеры, мм, не более |
| 2УРИ | 0-25° | 0-35° | 1° | 132x68x13 |
Обозначение прибора:
Прибор 2УРИ.
производитель
Вятский инструмент
Если вы хотите купить угломер для измерения углов многолезвийного инструмента 2ури , вы можете:
Ещё из раздела Угломеры
Универсальный угломер простейшей конструкции. Может применяться при проведении заготовительных, строительных и прочих работ, не требующих высокой точности. Основным достоинством угломера является его низкая стоимость. Цена деления угломера 1°. ...

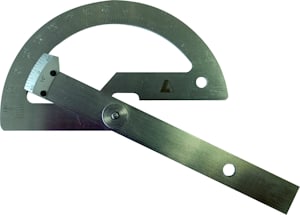

Предназначен для измерения наружных углов от 0° до 180°. Простота конструкции и легкость в применении обеспечили модели 4УМ большую популярность и широкое применение в различных отраслях промышленности. Нониус инструмента крепится к линейке ...
Используется для измерения внутренних и наружных углов. Технические характеристики: 1. Диапазон измеряемых углов: - наружных 0-320˚ - внутренних 40-180˚ 2. Цена деления : 2' 3. Погрешность: +/- 2' Еще ...
Эта модель отличаются большой универсальностью, конструкция прибора позволяет измерять углы, недоступные в обычном случае. Используется в различных отраслях машиностроения и приборостроения. Технические характеристики: Диапазон измерений Цена ...
Приборы 2УМ, 5УМ типа 1 предназначены для измерения наружных углов изделий от 0° до 180° Модели 2УМ и 5УМ широко применяются в различных отраслях промышленности. Конструкция этих инструментов позволяет выполнять разметочные работы на ...

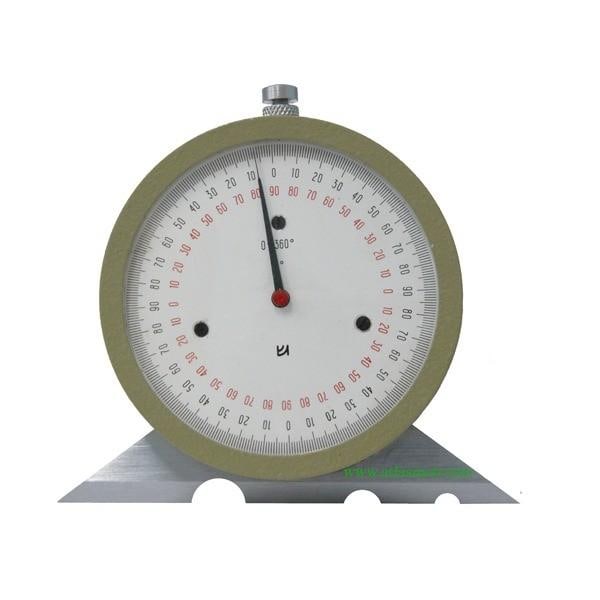

Применяется для определения углов режущих инструментов различных видов. Работа 3УРИ основана на принципе действия массы маятника, жестко соединенного с показывающей стрелкой и имеющего общую с ней ось поворота. Углы поворота маятника прибора 3УРИ ...
