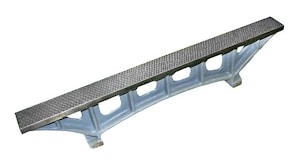

Линейка поверочная ШМ
Линейки поверочные типа ШМ - это поверочные линейки с широкой рабочей поверхностью, за некоторое внешнее сходство иногда называемые мостиками.
Рабочая поверхность линейки-мостика может быть шлифованной или шаброванной.
Изготавливаются поверочные линейки или мостики из серого чугуна марки СЧ 20.
Твердость рабочей поверхности 170-230 HB.
Линейки поверочные типа ШМ соответствуют ГОСТ 8026-92.
Технические характеристики линеек поверочных типа ШМ:
| Тип | Размеры, мм | Допуск плоскостности, мкм | Масса, кг | ||
| для классов точности | |||||
| 01 | 1 | 2 | |||
| ШМ-400 | 400 | 4 | 6 | 8 | 3,5 |
| ШМ-630 | 630 | 5 | 8 | 12 | 7 |
| ШМ-1000 | 1000 | 6 | 10 | 16 | 16,8 |
| ШМ-1600 | 1600 | 10 | 16 | 25 | 46 |
| ШМ-2000 | 2000 | 12 | 20 | 30 | 74 |
| ШМ-2500 | 2500 | 16 | 25 | 40 | 108 |
| ШМ-3000 | 3000 | 20 | 30 | 50 | 159 |
