Угольники поверочные слесарные 90° с широким основанием по DIN 875-1
Угольники поверочные слесарные 90° с широким основанием, производства КНР, изготовленные в соответствии со стандартом DIN 875. Предназначены, и используются для тех же задач, что и слесарные угольники по ГОСТ 3749.
DIN 875-1 (раздел 1) предусмотрены требования к стальным угольникам, DIN 875-2 (раздел 2) – к твердокаменным. Не следует путать с указанием класса точности в маркировке.

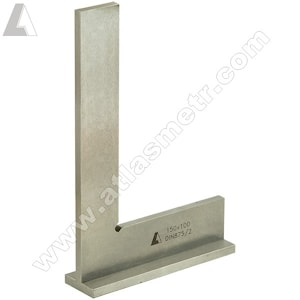

Так, изготовитель зачастую опускает в маркировке номер раздела, при этом указывает класс точности, в соответствии с которым изготовлен угольник. Например, стальной угольник с широким основанием может иметь маркировку 150x100 DIN 875/2, что будет означать размер угольника – 150х100 мм, 2-й класс точности по DIN 875-1.
Угольники поставляются со свидетельством о калибровке.
В таблицах ниже приводится справочная информация об основных характеристиках угольников. Более точная и подробная информация содержится в стандарте DIN 875.
Типоразмеры угольников :
| L1 | 75 | 100 | 150 | 200 | 250 | 300 | 500 | 750 | 1000 | 1500 | |
| L2 | Классы точности 00, 0, 1 | 50 | 70 | 100 | 130 | 165 | 200 | 330 | 500 | 660 | 1000 |
| Класс точности 2 | 175 | 250 | 375 | 500 | 750 | ||||||
где
L1 - длина наибольшей грани, мм
L2 - длина наименьшей грани, мм
Допуск перпендикулярности :
| L1 , мм | Допуск перпендикулярности, мкм, для классов точности | |||
| 00 | 0 | 1 | 2 | |
| 50 75 100 | 3 3 3 | - 7 7 | - 14 15 | - 28 30 |
| 150 200 250 | 4 4 5 | 8 9 10 | 18 20 23 | 35 40 45 |
| 300 500 750 | 5 7 10 | 11 15 20 | 25 35 48 | 50 70 95 |
| 1000 1500 | 12 17 | 25 35 | 60 85 | 120 170 |
Отклонение от плоскостности или прямолинейности :
| L1 или L2, , мм | Допуск плоскостности или прямолинейности, мкм, для классов точности | |||
| 00 | 0 | 1 | 2 | |
| 40 50 70 | 2 2 2 | - 3 3 | - 5 5 | - 10 11 |
| 75 100 130 | 2 2 3 | 3 3 3 | 6 6 7 | 11 12 13 |
| 150 165 175 | 3 3 - | 4 4 - | 7 7 - | 14 15 15 |
| 200 250 300 | 3 3 3 | 4 5 5 | 8 9 10 | 16 18 20 |
| 330 375 500 | 3 - 4 | 5 - 7 | 11 - 14 | - 23 28 |
| 660 750 1000 | 5 5 6 | 9 10 12 | 17 19 24 | - 38 48 |
| 1500 | 8 | 17 | 34 | 68 |
