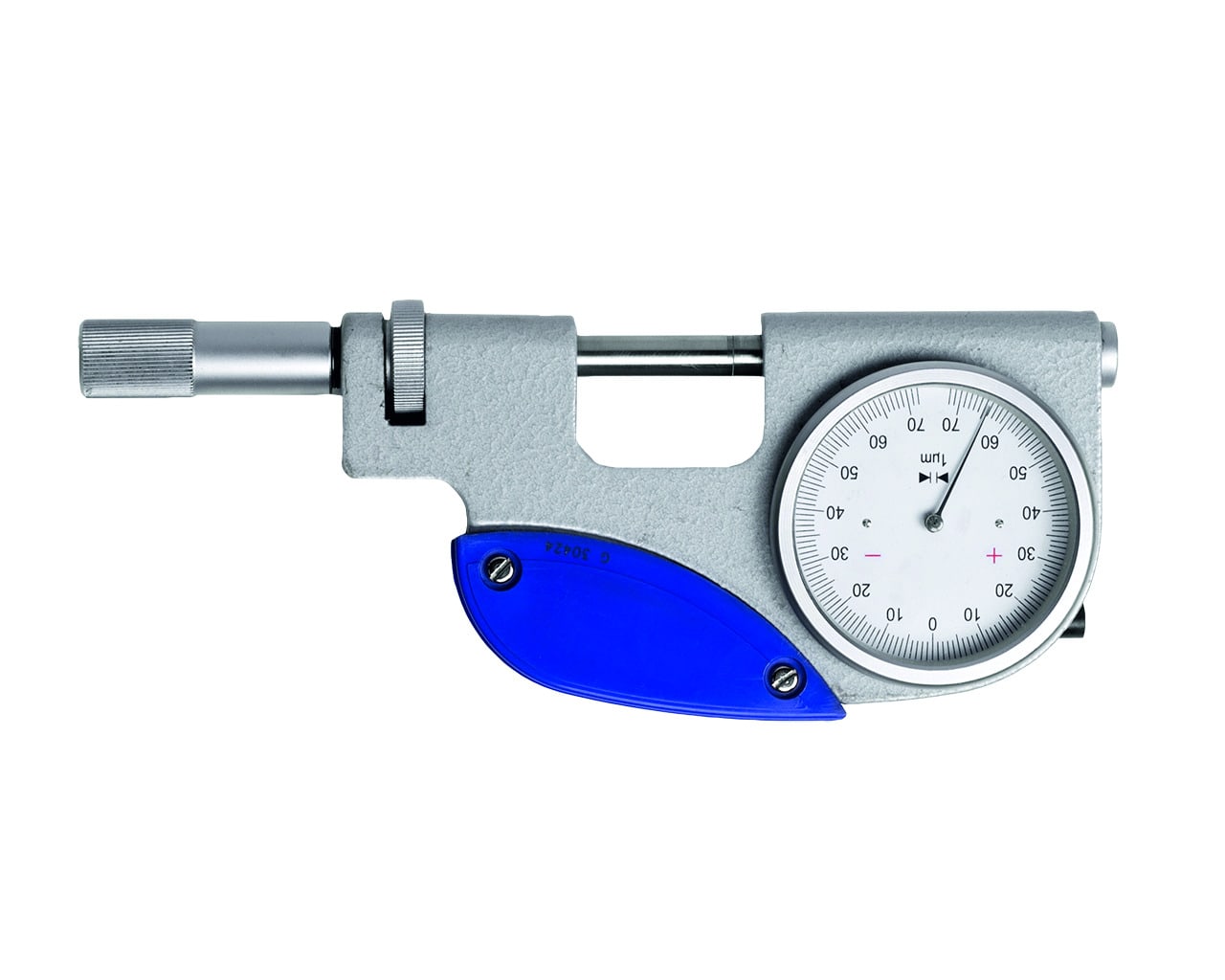

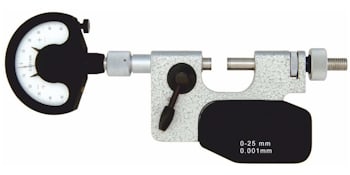

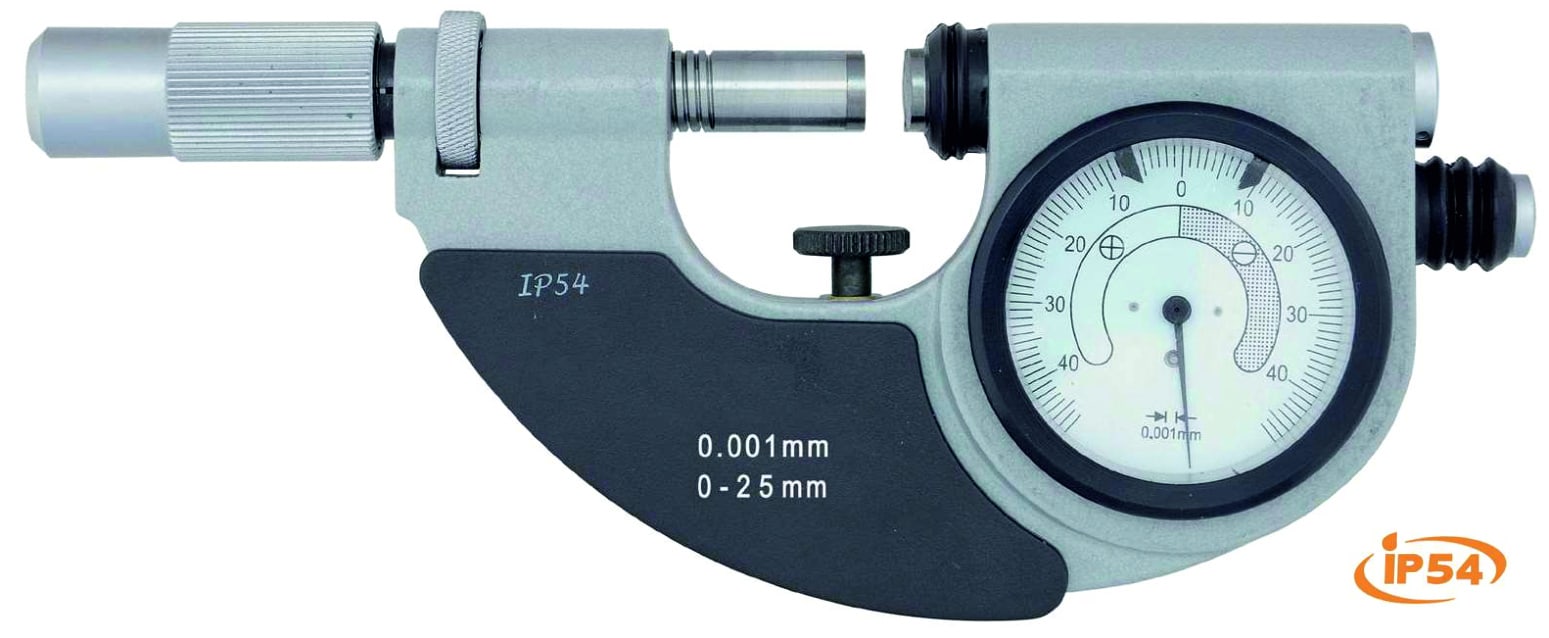

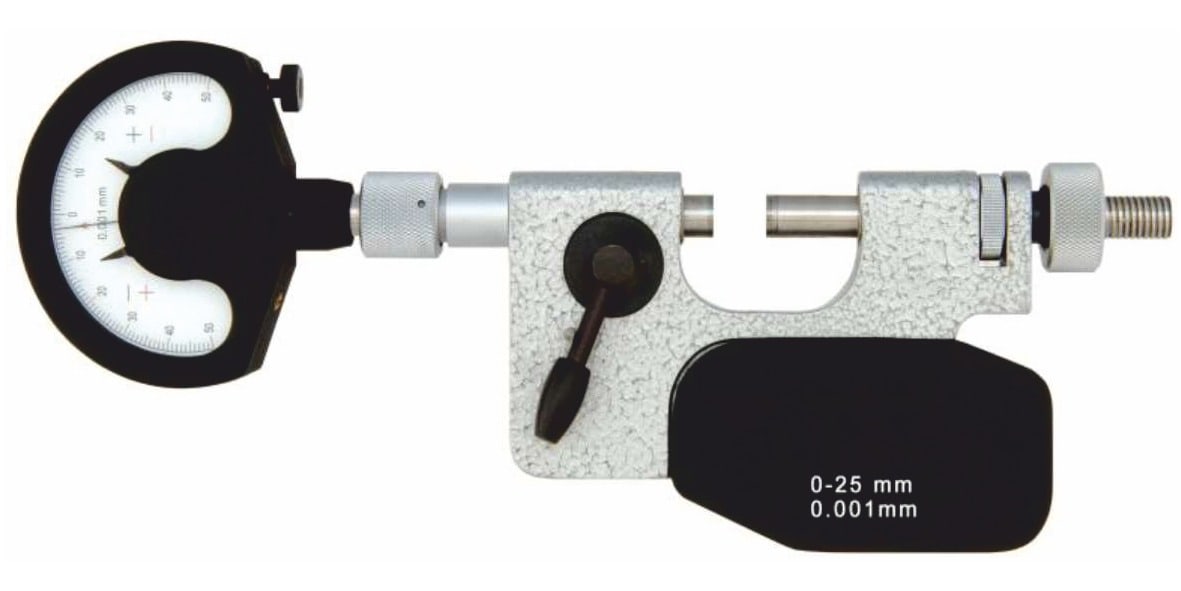

Скобы рычажные типа СР
Скобы рычажные СР предназначены для измерения линейных размеров высокоточных деталей как методом непосредственной оценки, так и методом сравнения с мерой, в точном приборостроении, машиностроении и других отраслях промышленности.Рабочее положение скоб - линия измерения расположена горизонтально.
Шкала отсчетного устройства может быть расположена от вертикального до горизонтального положения.
Скобы рычажные выпускаются с ценой деления 0.001 и 0.002 мм.
Технические характеристики скоб рычажных типа СР:

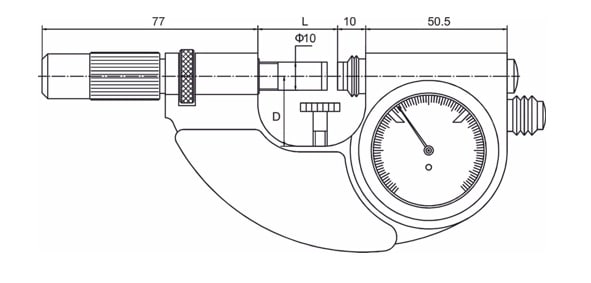

| Обозначение | Диапазон измерений, мм | Цена деления отсчетного устройства, мм | Диапазон показаний отсчетного устройства, мкм | Габаритные размеры, мм, не более |
| 01002 | 0-25 | 0,001 | +/- 70 | 185x80x35 |
| 01102 | 25-50 | 0,001 | +/- 70 | 210x85x35 |
| 01202 | 50-75 | 0,002 | +/- 140 | 240x120x35 |
| 01302 | 75-100 | 0,002 | +/- 140 | 265x140x 35 |
| 01402 | 100-125 | 0,002 | +/- 140 | 290x155x35 |
| 01502 | 125-150 | 0,002 | +/- 140 | 315x165x35 |
Пример обозначения рычажной скобы, оснащенной отсчетным устройством с ценой деления 0,001 мм и диапазоном измерений 0-25 мм:
Скоба рычажная СР-25 мод.01002 ТУ2-034-0221197-012-91
